CH-LC型橢圓齒輪流量計流量信號（即橢圓齒輪的旋轉速度n）的顯示，有就地顯示和遠傳顯示兩種。

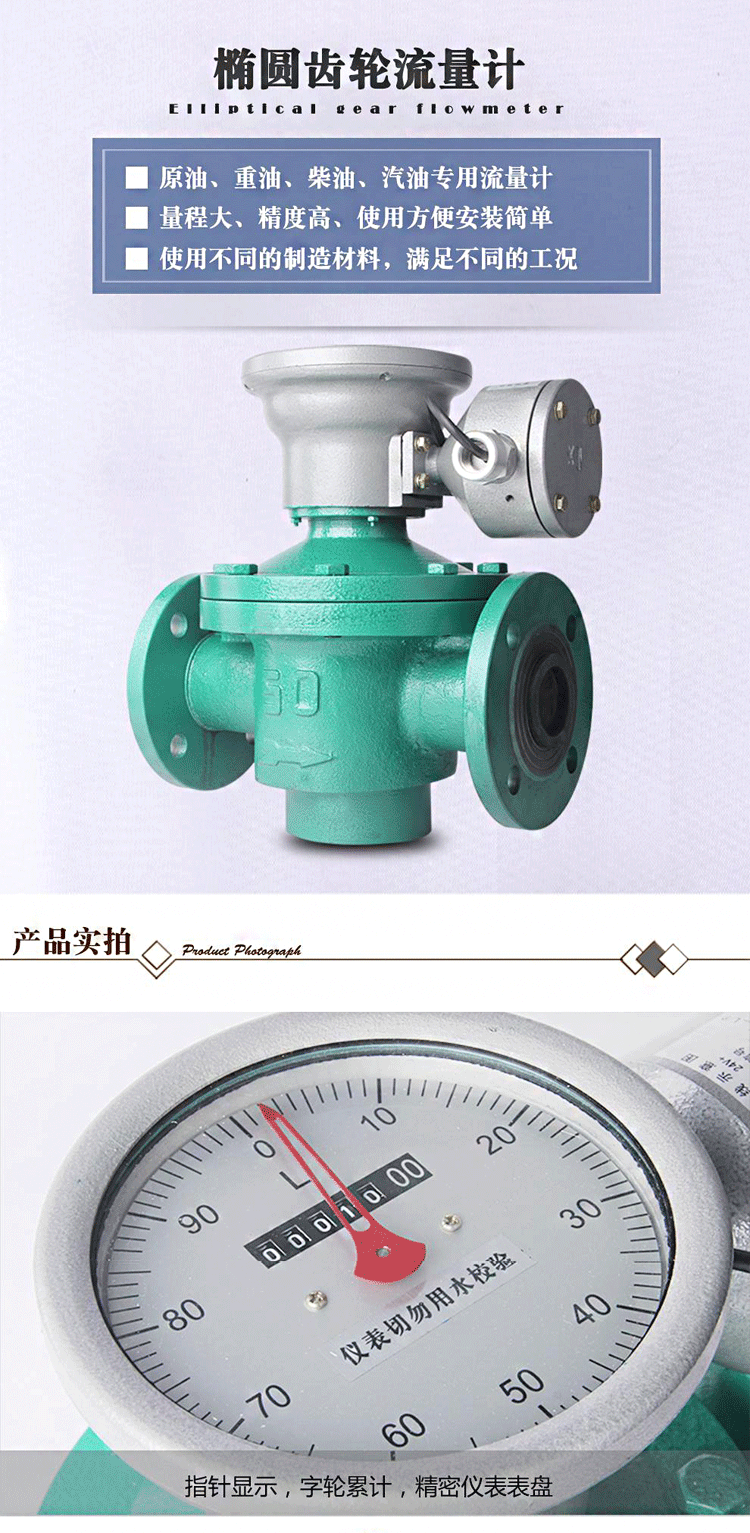

就地顯示將齒輪的轉動通過一系列的減速及調整轉速比機構之后，直接與儀表面板上的指示針相連，并經過機械式計數器進行總量的顯示。
遠傳顯示主要是通過減速后的齒輪帶動*磁鐵旋轉，使得彈簧繼電器的觸點以與*磁鐵相同的旋轉頻率同步地閉合或斷開，從而發出一個個電脈沖遠傳給另一顯示儀。
測量原理：
CH-LC型橢圓齒輪流量計是液體在流量計種流動，在進出口兩端會形成差壓，在流量計種的橢圓齒輪在軸上不停的旋轉，齒輪間的空隙將充滿液體，液體隨齒輪的旋轉被排出，齒輪的轉數和流量值成正比關系，測出橢圓齒輪的轉數即可得到流量值。
分類及**應用：
CH-LC型橢圓齒輪流量計適用柴油、汽油、航空油、潤滑油的計量，可配合HC系列流量積算儀進行定量控制，該系列流量計主要應用于石油、化工、油脂制品等行業。
1、CH-LC-A型鑄鐵橢圓齒輪流量計，**用于各種油品及對鑄鐵不腐蝕液體介質的計量。
2、CH-LC-E型鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量。
3、CH-LC-B型不銹鋼橢圓齒輪流量計，**用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合 物等的計量。
橢圓齒輪流量計主要特點：
1、流量測量與流體的流動狀態無關，這是因?yàn)闄E圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。
2、粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。
3、計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體（固體顆粒會將齒輪卡死，以致無法測量流量）。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。

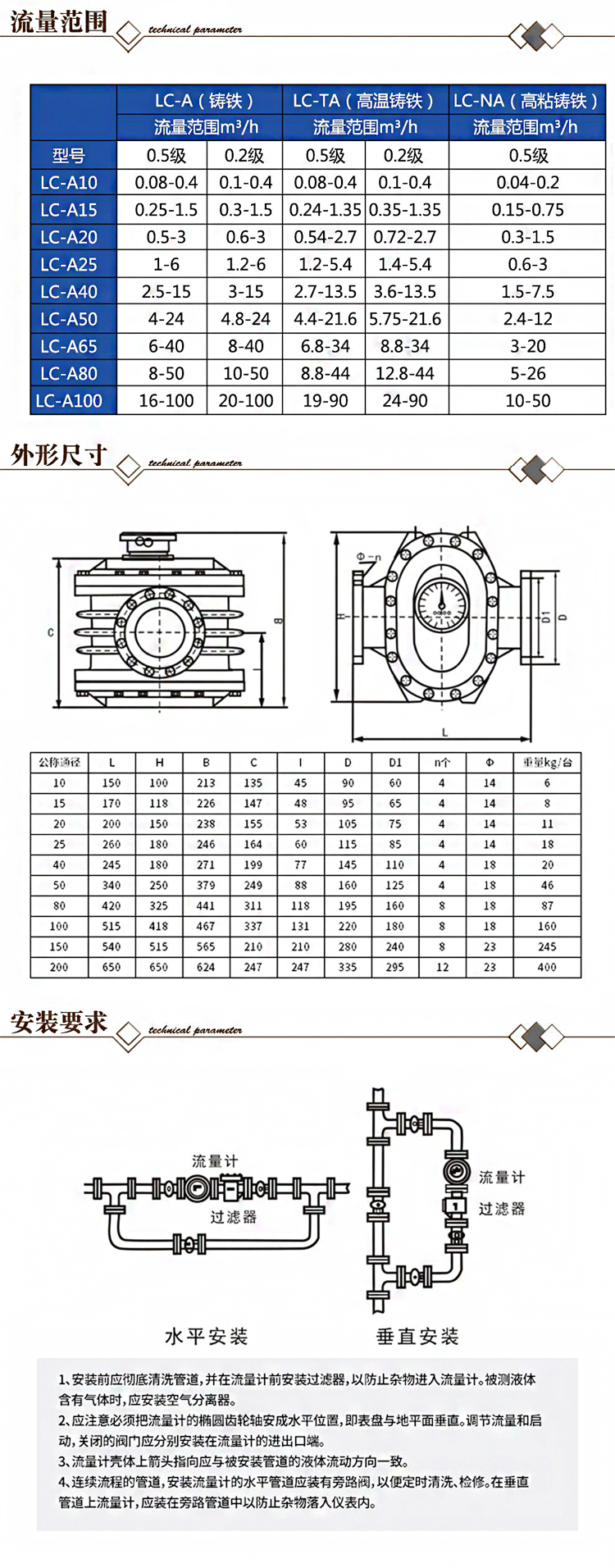

橢圓齒輪流量計技術參數：
1、本安防爆：ExiaⅡCTSdⅡBT4 ；
2、連接方式：法蘭連接:DN10～DN200；
3、安裝方式：水平、垂直；
4、口徑系列：DN10，15，20，25，40，50，80，100；
